Higieniczne łączniki do profili rurowych

artykułyBez kategoriiNowości

Łączniki do profili bardzo dobrze sprawdzają się zarówno w budowie stabilnych konstrukcji maszyn i urządzeń, jak również pomocne są przy ich modernizacjach. Ze względu na coraz częstsze stosowanie łączników w urządzeniach przemysłu spożywczego, farmaceutycznego, czy pakującego, firma Elesa + Ganter rozszerzyła ofertę o nowe, bardziej higieniczne, wykonania ze stali nierdzewnej.

łączniki do profili

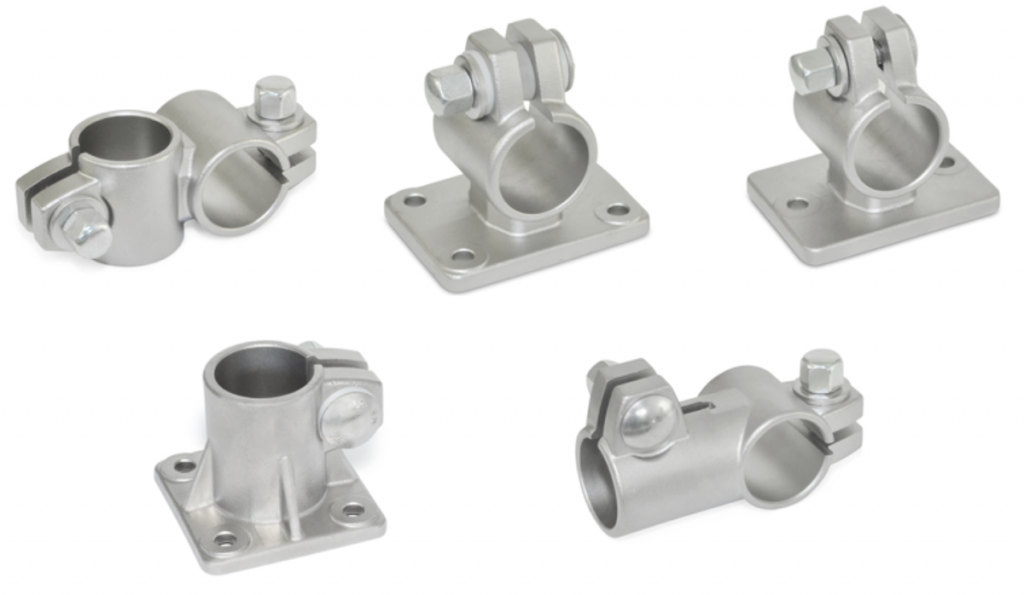

Rys.1. Nowe łączniki do profili Elesa+Ganter wykonane ze stali nierdzewnej

Nowe łączniki do profili (Rys. 1) wykonane są w postaci precyzyjnych odlewów ze stali nierdzewnej AISI CF-8. Materiał ten charakteryzuje się wysoką odpornością na korozję, podobnie jak stal AISI 304. Bardzo wysoką jakość produktu uzyskano dzięki obróbce powierzchniowej, zwanej kulowaniem. Nadając w ten sposób matowy wygląd i strukturę odporną na zanieczyszczenia.

Otwory montażowe i zaciskowe poddano obróbce mechanicznej, aby mogły współpracować z precyzyjnymi profilami GN 990, DIN 2391, DIN 2395 i DIN 2462. Sam kształt łączników został zaprojektowany w taki sposób, żeby zapewnić maksymalną higienę (minimalizacja przestrzeni będących potencjalnymi źrudłami gromadzenia się zanieczyszczeń). Również elementy złączne wykorzystane w łącznikach odpowiadają restrykcyjnym wymaganiom higienicznym. Zastosowano w nich śruby zamkowe z łbem grzybkowym DIN 603 i nakrętki zaślepione (kołpakowe) DIN 917, wykonane ze stali nierdzewnej A2. Opcjonalnie, każde połączenie śrubowe może zostać wyposażone w podkładki tworzywowe oraz silikonowe uszczelnienie (Rys.2 – Typ B).

schemat budowy łączników do profili

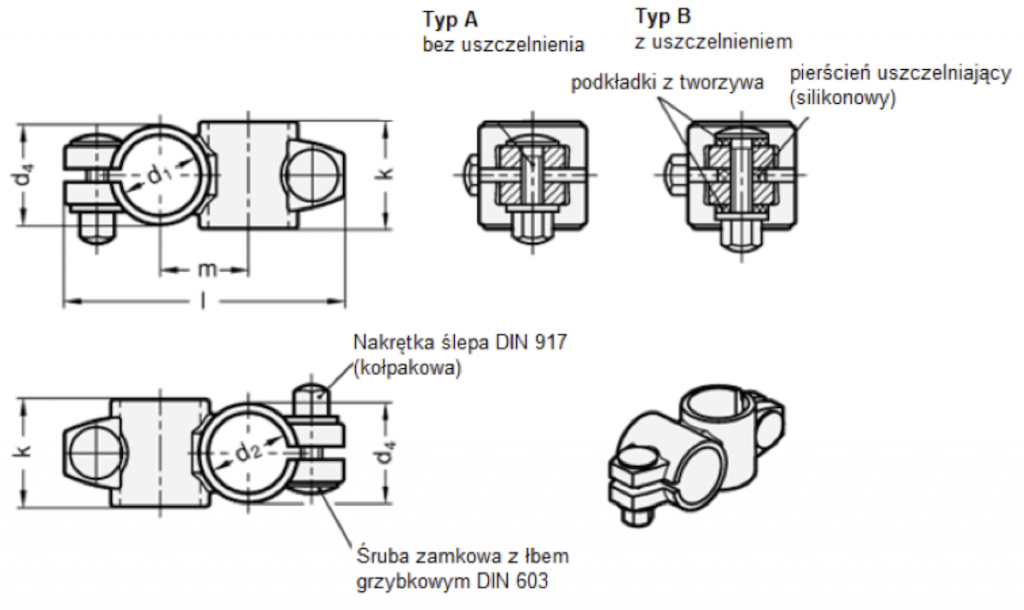

Rys.2. Rodzaje i budowa przykładowego łącznika wykonanego ze stali nierdzewnej AISI CF-8

Grupa nowych łączników ze stali nierdzewnej zawiera obecnie pięć modeli:

  • GN 132.5- łączniki dwukierunkowe

łącznik do profili GN 132.5

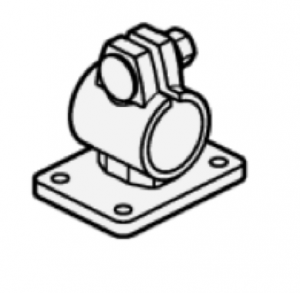

  • GN 146.5- łączniki z płyta boczną (mocowanie w 4 punktach)

łącznik do profili GN GN 146.5

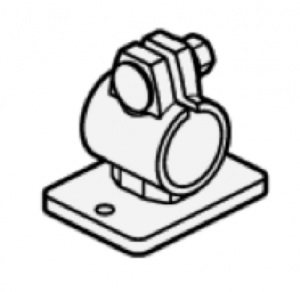

  • GN 146.6- łączniki z płytą boczną (mocowanie w 2 punktach)

łącznik do profili GN GN 146.5

  • GN 163.5- łączniki z płytą czołową

łącznik do profili GN 163.5

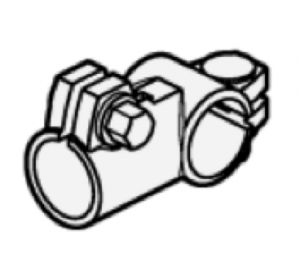

  • GN 192.5- łączniki teowe

łącznik do profili GN 192.5

Nowe łączniki nierdzewne Elesa+Ganter to gotowe produkty, służące do budowy konstrukcji rurowych w aplikacjach wymagających dużej odporności na korozję. Bardzo dobrze nadają się do zastosowań w środowiskach, gdzie elementy poddawane są częstemu myciu i czyszczeniu, jak np. myjki przemysłowe oraz urządzenia przetwórstwa spożywczego.

Strony katalogowe prezentowanych produktów:
