Trzpienie transportowe – seria GN 1130

artykułyNowościpolecane produktytrzpienie

Nowość Elesa+Ganter

Elesa+Ganter wprowadziła do oferty trzpienie transportowe model GN 1130 (Rys.1). Służą one do podwieszania ciężkich elementów maszyn i narzędzi, jednak w odróżnieniu od innych zawiesi nie są montowane na stałe. Trzpienie wpinane są jedynie na czas transportu, dzięki czemu możemy znacznie zredukować ilość używanych tego typu elementów.

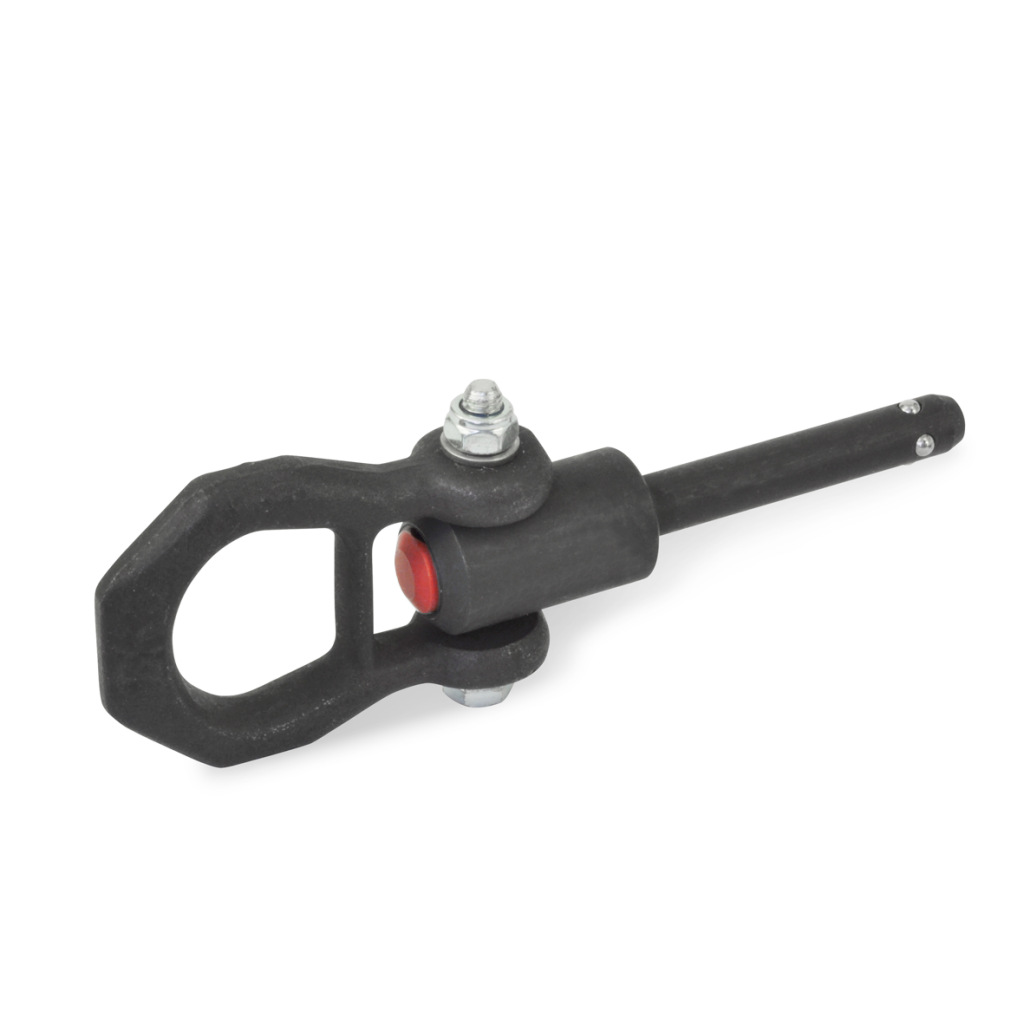

Trzpienie transportowe

Rys.1 Trzpień transportowy GN 1130

Trzpień transportowy GN 1130 składa się z dwóch głównych części: szpilki z mechanizmem blokady oraz pętli zawiesia, zamocowanej na szpilce przegubowo. Przez wciśnięcie czerwonego przycisku w główce szpilki, sprężyna mechanizmu zwalnia kulki i trzpień można wsunąć w odpowiednio przygotowane gniazdo. Zwolnienie przycisku powoduje wypchnięcie kulek i zablokowanie trzpienia w gnieździe. Specyficzny kształt pętli zawiesia zabezpiecza przed nieumyślnym wciśnięciem przycisku i odbezpieczeniem trzpienia w trakcie pracy.

W celu zamocowania trzpienia należy przygotować otwór w tolerancji H11 lub zastosować gniazdo mocujące GN 1132.

Trzpień przy zamocowaniu w gnieździe GN 1132 ma możliwość obrotu o 360 stopni, a pętla zawiesia może się odchylać. Taka konstrukcja powoduje, że trzpień GN 1130 zawsze ustawia się optymalnie względem działającego obciążenia (Rys.2).

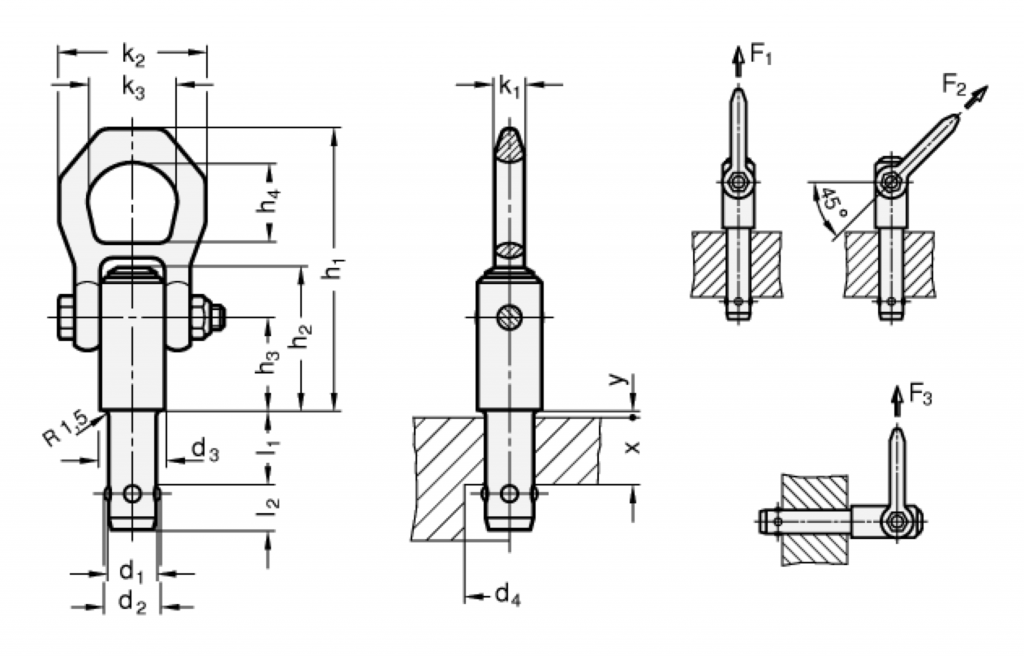

sposoby instalacji trzpieniow transportowych

Rys.2 Sposoby instalacji trzpienia transportowego GN 1130

Trzpienie transportowe GN 1130 zostały wykonane w dwóch wariantach materiałowych:

– GN 1130 posiada szpilkę i zawiesie wykonane ze stali ulepszanej cieplnie i fosforanowanej manganowo, dzięki czemu uzyskano bardzo wysoką obciążalność, odporność na ścieranie oraz wysoką temperaturę, nawet do 250oC.

– GN 1130-NI posiada szpilkę wykonaną ze stali nierdzewnej AISI 630, a zawiesie ze stali nierdzewnej AISI 316Ti, co daje możliwość zastosowania tego rozwiązania w miejscach, gdzie wymagana jest najwyższa odporność chemiczna i antykorozyjna.

W obu przypadkach sprężyna wykonana jest ze stali nierdzewnej, a przycisk z aluminium anodowanego w kolorze czerwonym (Rys.3).

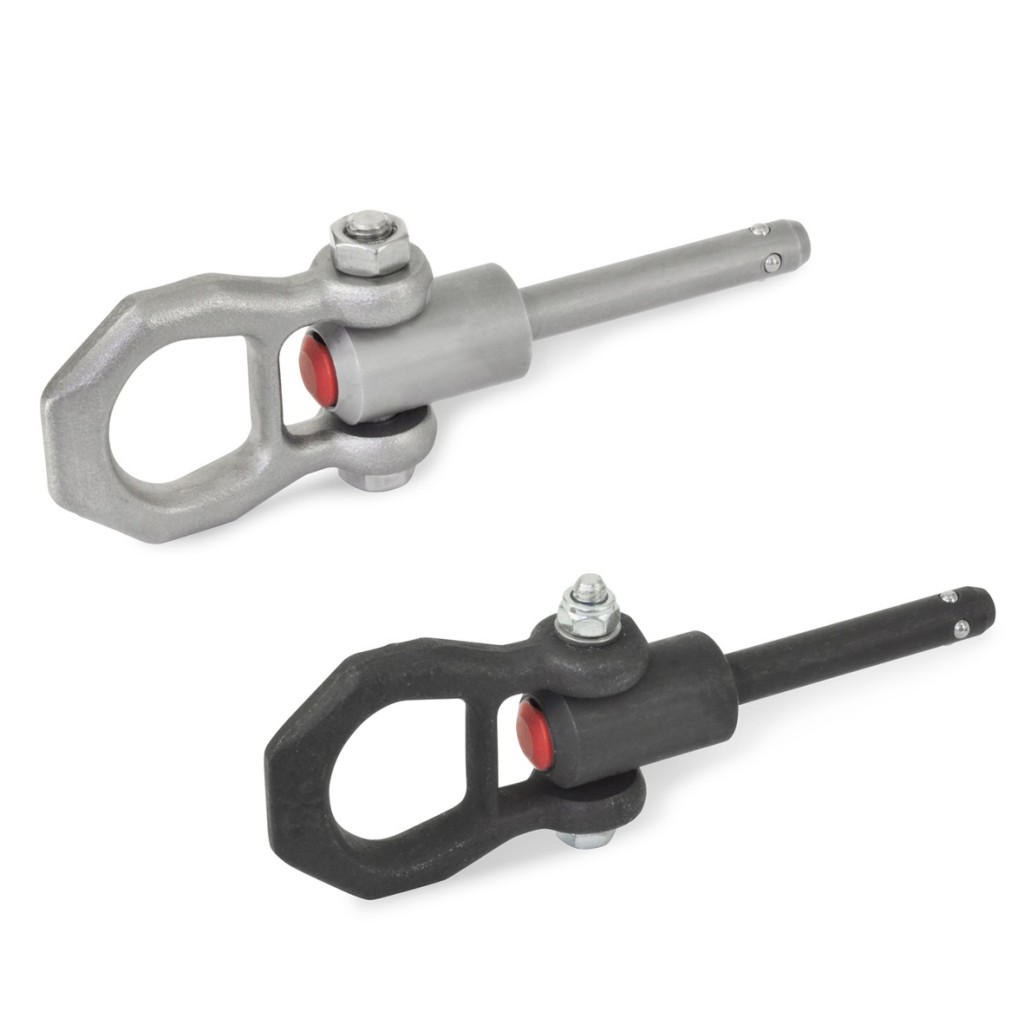

trzpienie transportowe GN 1130

Rys.3 Trzpień transportowy GN 1130 i GN 1130-NI

Trzpienie transportowe GN 1130 i GN 1130-NI posiadają certyfikat CE i TUV, spełniają także unijną dyrektywę RoHS.

Strony katalogowe prezentowanych produktów:

Redakcja: Elesa+Ganter Polska

Informacje o pełnej ofercie ELESA + GANTER znajdują się na stronie: www.elesa-ganter.pl
