Trzpienie ustalające GN 817.8 z możliwością samodzielnego dostosowania do wymagań danej aplikacji

artykułyNowościtrzpienietrzpienie montażowe

Firma ELESA+GANTER stworzyła nowy standard trzpieni ustalających GN 817.8. Trzpienie te dostarczane są niezmontowane, co daje możliwość samodzielnej adaptacji trzpienia do konkretnego zastosowania.

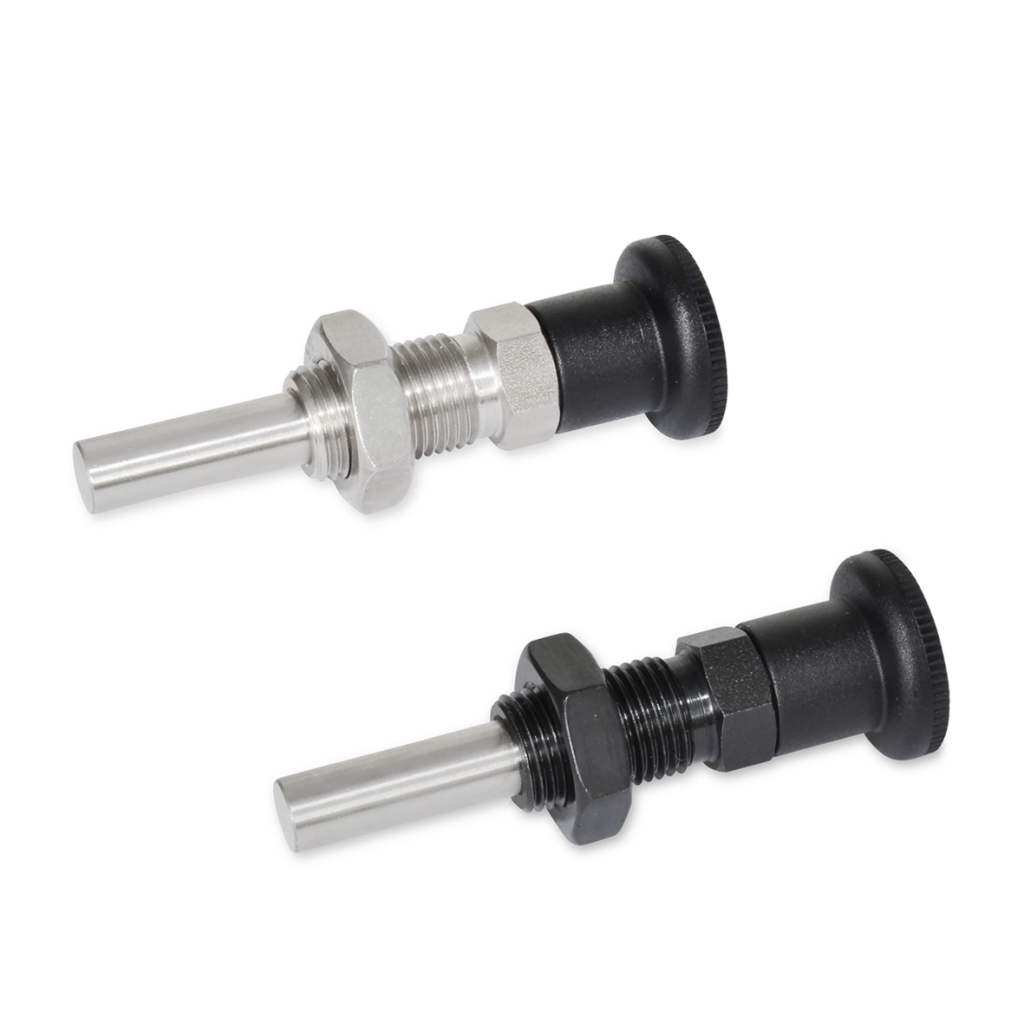

trzpienie ustalające GN 817.8

W skład zestawu wchodzi stalowy korpus, trzpień ze stali nierdzewnej, nierdzewna sprężyna i wkręt montażowy, a także gałka z poliamidu (Rys.1). Wystająca z korpusu część trzpienia (l3) jest dłuższa od jego skoku roboczego (l2). Pozostawia to użytkownikowi miejsce na indywidualne dopasowanie jego długości czy kształtu, jeszcze przed montażem. Zastosowanie stali nierdzewnej eliminuje też konieczność dodatkowego zabezpieczania antykorozyjnego obrobionych powierzchni.

Po odpowiednim dopasowaniu, na trzpień zakłada się sprężynę, oba elementy wsuwa w otwór korpusu, na który z drugiej strony zakłada się gałkę z poliamidu. Całość łączy się wkrętem z łbem stożkowym, dopasowanym do kształtu gniazda w gałce.

Wymiary trzpieni ustalających

Rys.1. Trzpienie ustalające serii GN 817.8 (typ B, BK, C, CK, wymiary trzpienia)

Trzpienie 817.8 występują w kilku standardowych rozmiarach oraz dwóch podstawowych wersjach materiałowych:

  • ST – z korpusem wykonanym ze stali węglowej, oksydowanym na czarno;
  • NI – z korpusem ze stali nierdzewnej, co pozwala na stosowanie w aplikacjach wymagających odporności na korozję.

Dostępne są też różne typy trzpieni:

  • B – bez blokady w pozycji odwiedzionej oraz bez nakrętki kontrującej;
  • BK – bez blokady w pozycji odwiedzionej z nakrętką kontrującą;
  • C – z blokadą w pozycji odwiedzionej, bez nakrętki kontrującej;
  • CK – z blokadą w pozycji odwiedzionej, z nakrętką kontrującą

Opisane powyżej cechy powodują, że seria GN 817.8 idealnie nadaje się do zastosowań wymagających indywidualnego dopasowania kształtu, czy wymiaru trzpienia do danej aplikacji.
