Koło ręczne VDSC do montażu wskaźnika grawitacyjnego

artykułyNowościpokrętła

Koło ręczne VDSC-XX zostało zaprojektowane do współpracy ze wskaźnikami grawitacyjnymi serii GA02, GA12 oraz GW12. Specjalne ukształtowane gniazdo w centralnej części koła umożliwia szybki i estetyczny montaż wybranego wskaźnika. Otrzymujemy dzięki temu gotowy zestaw, pełniący funkcję zarówno napędu dla mechanizmu regulacyjnego, jak i wskazania jego aktualnej pozycji.



koła ręczne ze wskaźnikiem

Koła ręczne serii VDSC-XX z zamocowanymi wskaźnikami

Koło ręczne VDSC-XX zostało wykonane z technopolimeru na bazie poliamidu. Posiada stalową piastę oksydowaną na czarno z otworem wykonanym w tolerancji H7. Dostępne jest w trzech średnicach: 125, 160 i 200mm i wyposażone w rękojeść obrotową typu I.621 lub rękojeść obrotową składaną typu IR.620.

koło ręczne bez wskaźnika

Koło ręczne VDSC-XX bez wskaźnika grawitacyjnego

Montaż wskaźnika odbywa się za pomocą poprzecznego wkrętu dociskowego, umieszczonego w piaście koła. Przed zamocowaniem wskaźnika, należy go ustawić w pozycji wyjściowej, od której będziemy zliczać obroty wałka. W przypadku zastosowania koła VDSC-XX bez wskaźnika położenia dostępna jest zaślepka serii CP-XX do zamaskowania otworu pod wskaźnik.

Strony katalogowe prezentowanych elementów:



Autor: Łukasz Michno
Redakcja: Elesa + Ganter Polska



Informacje o pełnej ofercie ELESA + GANTER znajdują się w:



Jeśli nie posiadasz kataloguzamów!



Kontakt:
Centrala: +48 22 737 70 47
Pomoc techniczna: +48 665 078 500 (Łukasz Michno)

Chcesz być na bieżąco? Zapisz się na newsletter:

Lubimy dzielić się… naszą wiedzą techniczną, nowościami produktowymi, nowinkami ze świata techniki i przemysłu, zaproszeniami na targi oraz specjalnymi rabatami.
Podziel się i Ty… swoim adresem mailowym, a raz na 4 tygodnie otrzymasz od nas elektroniczny “Magazyn dla Konstruktorów” przygotowany starannie przez naszych Doradców Technicznych.

Tags: , , ,
Pierścienie osadcze szybkiego montażu

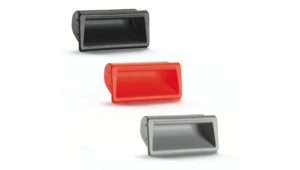

Uchwyty kasetowe mocowane zatrzaskowo PR-PF
