Jednym z najnowszych produktów Elesa+Ganter, które uzupełniły grupę „Osprzętu hydraulicznego”, są mosiężne korki oddechowe z filtrem powietrza GN 884 (rys.1).

Korki oddechowe z filtrem powietrza

Rys.1. Korki oddechowe z filtrem powietrza GN 884 (od lewej: typ wysoki; typ niski)

Nowy model GN 884 powstał na bazie mosiężnych korpusów dobrze znanych korków z zaworem odpowietrzającym serii GN 883. Dzięki temu zastosowanie nowych korków jest idealnym rozwiązaniem dla producentów urządzeń, którzy w różnych aplikacjach chcą zachować ten sam design. W celu odróżnienia korków GN 884 od GN 833 wprowadzono pierścienie w różnych kolorach (dla wersji wysokiej) oraz specjalne oznaczenie na górze korka (dla wersji niskiej).

Opisywane korki pełnią funkcję oddechowo-filtracyjną. Są stosowane w układach, gdzie występuje częsta wymiana powietrza pomiędzy zbiornikiem, a otoczeniem. Stopień filtracji powietrza zgodnie z normą PN-EN 779 mieści się w kategorii G2-G3. Specjalny filtr wykonany ze stali nierdzewnej, nie tylko zapobiega wnikaniu pyłu/kurzu do zbiornika, ale również wyciekowi płynu na zewnątrz.

Korki odpowietrzające GN 884 dostępne są w metrycznych oraz calowych rozmiarach gwintu. Występują one w dwóch wariantach: niskim oraz wysokim. Typ niski (A) jest szczególnie przydatny w miejscach o ograniczonej przestrzeni lub w aplikacjach, w których występuje ryzyko uszkodzenia/ścięcia korka. W tym wykonaniu, minimalna wysokość ponad płaszczyznę montażu, wynosi zaledwie 6 mm. Typ wysoki (B) posiada blisko dwukrotnie większą wartość przepływu powietrza. Ten parametr może być istotny w aplikacjach wymagających dużych wartości przepływu, np. układach hydrauliki siłowej.

Do głównych obszarów zastosowań korków GN 884 należy zaliczyć: różnego rodzaju zbiorniki (na media niewydzielające szkodliwych oparów), np. układów hydrauliki siłowej, otwarte układy chłodzenia/podgrzewania, przekładnie. Nowe korki posiadają bardzo dobrą odporność na korozję, dzięki czemu idealnie nadają się do aplikacji narażonych na warunki atmosferyczne lub środowisk o szczególnych wymaganiach.

Korki oddechowe z filtrem powietrza są rekomendowane do:

  • Maszyn i urządzeń budowlanych
  • Maszyn i urządzeń rolniczych
  • Maszyn i urządzeń stosowanych w górnictwie
  • Maszyn i urządzeń stosowanych w przemyśle drzewnym oraz leśnictwie
  • Urządzeń występujących na farmach wiatrowych

Należy zaznaczyć, że przedstawione korki odpowietrzające są jedynie uzupełnieniem szerokiej gamy innych elementów do układów hydraulicznych oferowanych przez firmę ELESA+GANTER i bardzo często stosowane wspólnie w jednej aplikacji.

Pełna grupa „Osprzętu hydraulicznego” zawiera m.in.: inne wykonania korków i zaworów odpowietrzających, zawory oraz korki spustowe, kosze i korki wlewowe, wskaźniki poziomu cieczy.

Link do strony katalogowej ze szczegółowymi danymi technicznymi znajduje się poniżej:

GN 884 – korki oddechowe z filtrem powietrza



Autor: Eligiusz Glass

Redakcja: Elesa+Ganter Polska

Informacje o pełnej ofercie produktowej znajdują się w katalogu:

Katalog podstawowy 038 (wersja polskojęzyczna)

lub na stronie: www.elesa-ganter.pl

Jeśli nie posiadasz katalogu – zamów!

Kontakt:

Centrala: +48 22 737 70 47

Pomoc techniczna: +48 609 914 500 (Eligiusz Glass)

Chcesz być na bieżąco? Zapisz się na newsletter:

Lubimy dzielić się… naszą wiedzą techniczną, nowościami produktowymi, nowinkami ze świata techniki i przemysłu, zaproszeniami na targi oraz specjalnymi rabatami.
Podziel się i Ty… swoim adresem mailowym, a raz na 4 tygodnie otrzymasz od nas elektroniczny „Magazyn dla Konstruktorów” przygotowany starannie przez naszych Doradców Technicznych.

Tags: ,

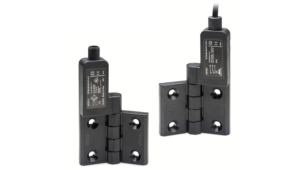

CFSQ-EA – zawiasy bezpieczeństwa do montażu na narożnikach maszyn i urządzeń
