Łączniki i mechanizmy przesuwu – nowości i zmiany

artykułyłączniki

Na bazie doświadczeń wynikłych z produkcji i sprzedaży elementów zaliczanych do Łączników i mechanizmów przesuwu oraz sugestii naszych klientów, firma ELESA+GANTER wprowadziła szeroki zakres zmian oraz nowości w tej grupie produktów. Wprowadzone zmiany mają na celu większą unifikację wspomnianych elementów, co ułatwi ich składowanie i dostępność. Natomiast nowości pozwolą zarówno na szersze wykorzystanie poszczególnych elementów, jak i na elastyczniejszą ich konfigurację.

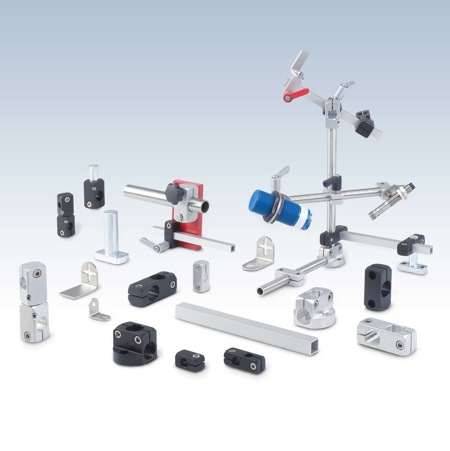

łączniki

Poniżej przedstawiamy szczegóły wprowadzonych zmian.

1. Zmiany w sposobie zamawiania standardowych wykonań łączników:

  • liczba wykonań standardowych (indeksy 1-6) została zredukowana do wykonań 1 lub 2, tj. śruba imbusowa z nakrętką samohamowną, odpowiednio w wersji ocynkowanej (1) lub nierdzewnej (2),
  • rękojeści nastawne będą dostępne jako osobne zestawy zaciskowe, zawierające, poza samą rękojeścią nastawną, podkładkę dystansową, nakrętkę samohamowną oraz krótką instrukcję montażu,
  • oznaczenia odpowiednich zestawów z rękojeścią będą podawane na kartach katalogowych poszczególnych łączników.

(Uwaga: Łączniki zamawiane wg „starych” oznaczeń będą automatycznie zastępowane nowymi.)

2. Nowości:

  • nowa wielkość „80” z otworami pod rury o średnicy 50, 55 i 60 mm – dla wszystkich podstawowych rodzajów łączników z korpusem jednoczęściowym (GN 132, GN 146, GN 163),
  • łączniki przystosowane do mocowania czujników (GN 271.4, GN 272.4, GN 273.4),
  • mechanizmy przesuwu bazujące na profilu kwadratowym, oznaczenie GN 291.1 (kw. 30, 40, 50 mm),
  • grupa specjalnych modułów przekładni umożliwiających zmianę kierunku osi napędu lub jej multiplikację.

Poniżej przedstawionych zostało kilka przykładów zastosowań łączników i mechanizmów przesuwu.

Regulowany statyw (uchwyt) do pulpitu sterowniczego lub monitora.

Regulowany chwytak.

Element chwytaka.

Statyw do czujnika.

Mobilny regulowany stół montażowy.

Element konstrukcji panelowej.

Uchwyty lamp, elementów ekspozycyjnych itp.

Mechanizm regulacyjny wykorzystujący moduły przekładniowe do zmiany kierunku napędu.

Mechanizm regulacyjny wykorzystujący moduły przekładniowe do multiplikacji i zmiany kierunku napędu.

Grupa Łączników i mechanizmów przesuwu jest od wielu lat jedną z linii produktowych firmy ELESA+GANTER. Artykuły przybliżające budowę, rodzaje oraz zastosowania łączników i mechanizmów przesuwu przedstawialiśmy we wcześniejszych wydaniach naszego newslettera:

Pełna wersja katalogu Łączników i mechanizmów przesuwu wraz z wszystkimi nowościami i zmianami dostępna jest na chwilę obecną jedynie w języku angielskim.

Autor: Krzysztof Stutko
Redakcja: Elesa+Ganter Polska
Informacje o zaprezentowanych produktach znajdują się w katalogu:
– Łączniki i mechanizmy przesuwu
lub na stronie: www.elesa-ganter.pl

Jeśli nie posiadasz katalogu – zamów!

Kontakt:
Centrala: +48 22 737 70 47
Pomoc techniczna: +48 691 772 572 (Krzysztof Stutko)
