Nierdzewne stopy wahliwe – poszerzenie oferty ELESA+GANTER

artykułyNowościstopy pod maszyny

Szeroka gama stóp wahliwych w ofercie Elesa+ Ganter została niedawno wzbogacona o nierdzewne stopy wahliwe serii GN 21 oraz GN 23. Charakteryzują się one szerokim zakresem wykonań, dedykowanych do różnych zastosowań.

                               nierdzewne stopy wahliwe GN 21

Stopa wahliwa GN 21

Nierdzewna stopa wahliwa GN 23

Stopa wahliwa GN 23


Mamy tu możliwość wyboru interesującego nas sposobu montażu oraz regulacji spośród sześciu dostępnych standardowo wariantów:

1. trzpień regulowany poprzez sześciokątny chwyt przy podstawie, wersja S,SK

2. trzpień regulowany poprzez dwie powierzchnie wyfrezowane przy podstawie, wersja T,TK

3. trzpień regulowany poprzez dwie powierzchnie przy podstawie lub gniazdo imbusowe od góry śruby, wersja U,UK

4. trzpień regulowany poprzez czworokątny chwyt mocowany przy podstawie lub sześciokątny chwyt od góry, wersja V,VK

5. trzpień z regulowany poprzez dwie powierzchnie wyfrezowane przy podstawie, posiadający dodatkowo długą nakrętkę osłaniającą gwint (wersja higieniczna), wersja W

6. tuleja z gwintem wewnętrznym, regulowana poprzez sześciokątny chwyt przy podstawie, wersja X

nierdzewne-stopy-wahliwe-schemat

Na uwagę zasługuje fakt, że są to pierwsze stopy wahliwe, które mając podstawę wytoczoną z litego materiału, posiadają zakres średnic podstawy 80÷120mm oraz rozpiętość wielkości gwintów M8÷M30. Różnicą pomiędzy dwoma prezentowanymi modelami jest posiadanie przez wersję GN 23 otworów do zakotwienia w podłożu – stopa GN 21 to wersja standardowa, nieprzystosowana do kotwienia.

Szeroki zakres wymiarów nowych nierdzewnych stóp wahliwych GN21 i GN23 oraz mnogość opcji wykonania czynią z nich uniwersalne narzędzie do poziomowania wszelkiego rodzaju konstrukcji, maszyn, transporterów itp., zarówno w środowisku narażonym na korozję, jaki i miejscach wymagających zapewnienia najwyższego poziomu higieny (wersja W) np. przemyśle spożywczym i farmaceutycznym.

Strony katalogowe prezentowanych elementów:



Autor: Łukasz Michno
Redakcja: Elesa + Ganter Polska

Informacje o pełnej ofercie ELESA + GANTER znajdują się w:

katalogu podstawowym 038 (wersja polskojęzyczna)

lub na stronie: www.elesa-ganter.pl

Jeśli nie posiadasz kataloguzamów!

Kontakt:
Centrala: +48 22 737 70 47
Pomoc techniczna: +48 665 078 500 (Łukasz Michno)

Chcesz być na bieżąco? Zapisz się na newsletter:

Lubimy dzielić się… naszą wiedzą techniczną, nowościami produktowymi, nowinkami ze świata techniki i przemysłu, zaproszeniami na targi oraz specjalnymi rabatami.
Podziel się i Ty… swoim adresem mailowym, a raz na 4 tygodnie otrzymasz od nas elektroniczny „Magazyn dla Konstruktorów” przygotowany starannie przez naszych Doradców Technicznych.

Tags: , ,

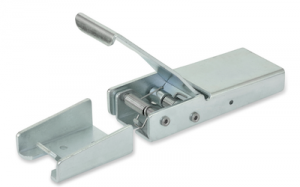

Zapięcie GN 8330
