Nierdzewne trzpienie ustalające do przyspawania – seria GN 612.3-NI

artykułyNowościpolecane produktytrzpienie

Nowość Elesa+Ganter

Firma Elesa+Ganter rozszerzyła gamę elementów ustalających o trzpienie do przyspawania w wykonaniu nierdzewnym. Trzpienie GN 612.3-NI (Rys. 1) to idealne rozwiązanie do maszyn i urządzeń, które muszą spełniać większe wymagania z zakresu higieny i odporności na korozję w przemyśle spożywczym, farmaceutycznym, jak również chemicznym.

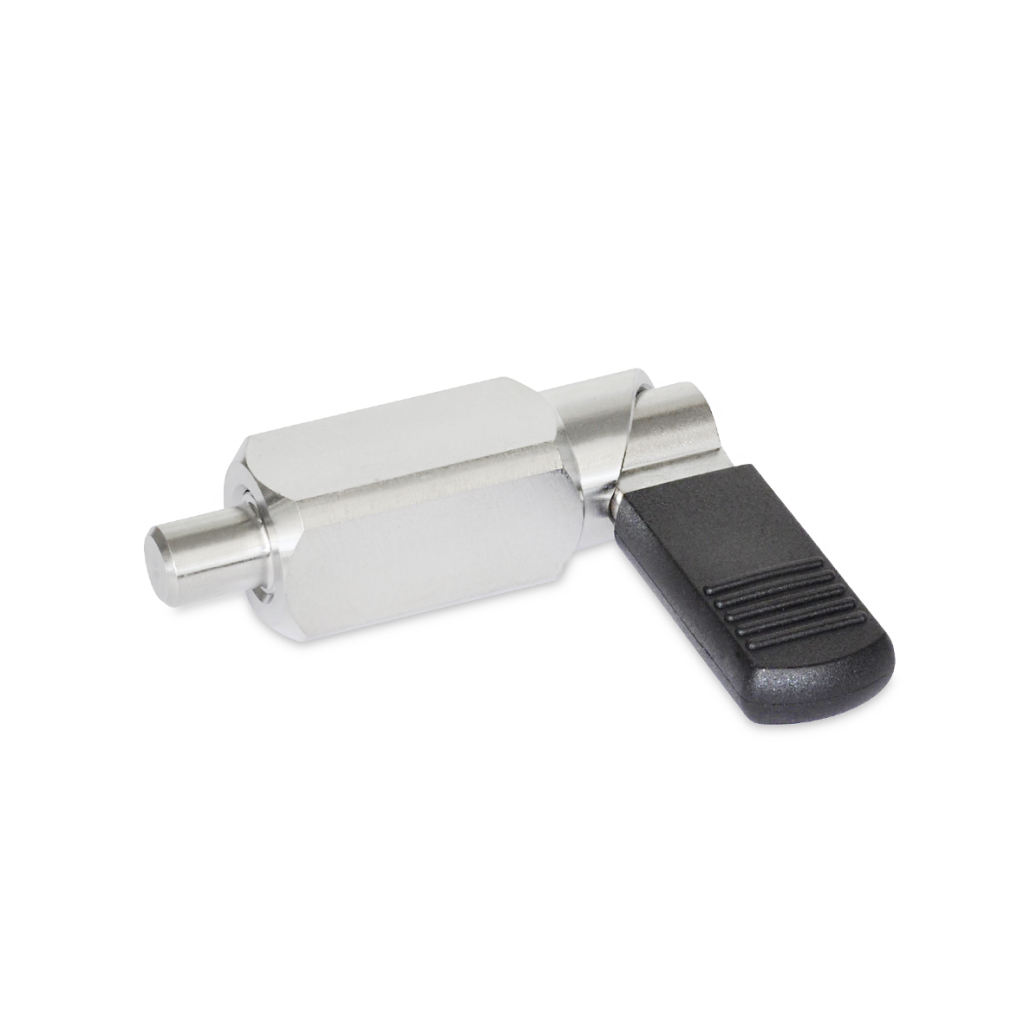

nierdzewne trzpienie ustalające

Rys. 1. Trzpienie ustalające z dźwignią GN 612.3-NI

Nowe trzpienie GN 612.3-NI (Rys. 2) dostępne są w dwóch wariantach:

– bez nakładki z tworzywa

– z nakładką z tworzywa (Poliamid PA) w kolorze czarnym wykończonym na mat
Kwadratowy korpus nowego trzpienia wykonany jest ze spawalnej stali nierdzewnej AISI 304. Ruchomy trzpień, wykonany ze stali nierdzewnej AISI 303, a sprężyna ze stali nierdzewnej AISI 301.

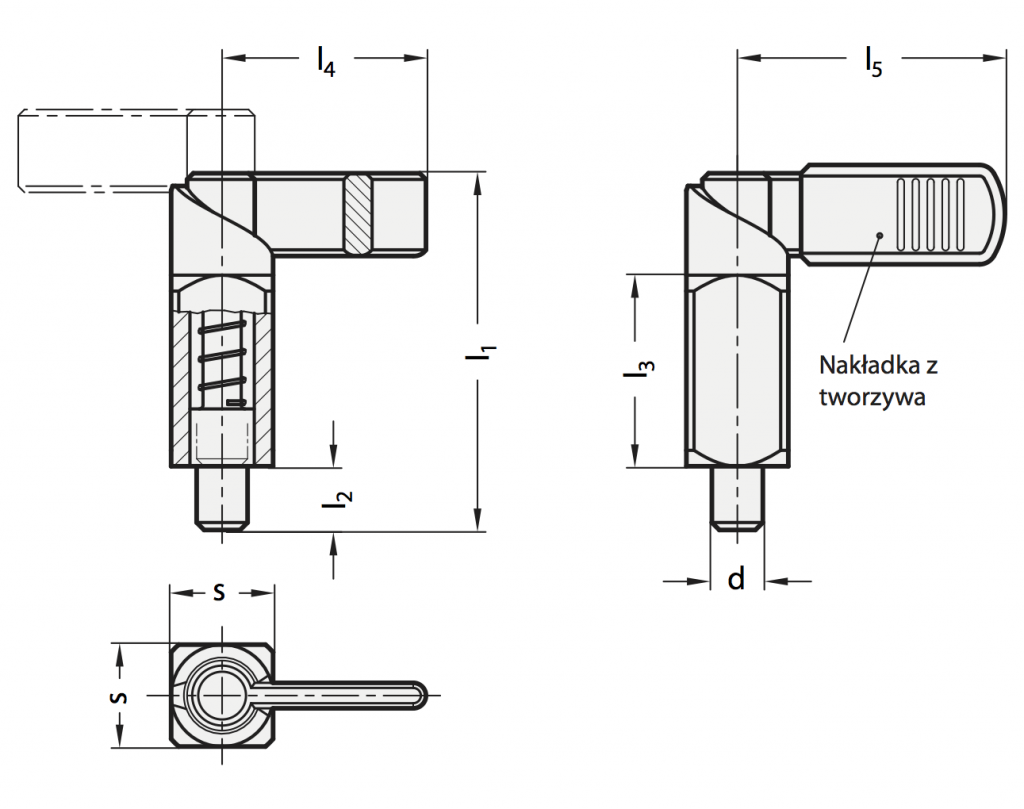

budowa trzpienia ustalającego

Rys.2. Budowa trzpienia GN 612.3-NI.

GN 612.3-NI stosowane są w aplikacjach, w których trzpień musi być blokowany w pozycji wycofanej (odwiedzionej). Odwiedzenie trzpienia w prezentowanym modelu odbywa się poprzez obrót dźwigni o kąt  180⁰. Pozostawanie trzpienia w pozycji odwiedzonej umożliwia specjalny rowek, w którym blokuje się ramię dźwigni.

Aby trzpień nie stracił swoich parametrów zaleca się stosowanie metody spawania punktowego.

Link do stron katalogowej znajduje się poniżej:

nierdzewne trzpienie ustalające GN 612.3-NI
