Nowość: czujnik przepływu cieczy we wskaźnikach wziernikowych HVF-E

artykuływskaźniki przepływu

Elesa+Ganter rozwinęła linię wziernikowych wskaźników przepływu HVF o wersję z czujnikiem przepływu
(rys. 1). Nowe wykonanie umożliwia określenie wartości przepływu na podstawie częstotliwości impulsów generowanych przez obracający się wirnik.

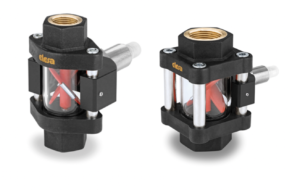

Rys.1. Wziernikowe wskaźniki przepływu z czujnikiem HVF-E

Sama konstrukcja HVF-E jest prosta i solidna: czujnik indukcyjny jest zamontowany na zewnątrz obudowy, a wirnik posiada w dwóch miejscach zaciski ze stali nierdzewnej (wykrywane przez czujnik). W momencie, w którym ciecz przekroczy minimalną wartości przepływu potrzebną do wzbudzenia wirnika, zaczyna się on obracać z prędkością proporcjonalną do wartości przepływu, a tym samym generuje impulsy w czujniku. Częstotliwość impulsów może zostać przetransformowana w PLC na konkretną wartość przepływu np. w l/min.

Oprócz samej wartości przepływu cieczy, dzięki transparentnej budowie można kontrolować również właściwości medium, takie jak: kolor lub obecność cząstek stałych, itp.

Wziernikowy wskaźnik przepływu z czujnikiem został wykonany z poniższych materiałów:

  • Technopolimer na bazie polipropylenu (PP) – zaślepki końcowe, oś i wirnik, uchwyt na czujnik.
  • Szkło borokrzemowe – rurowe okno,
  • Niklowany mosiądz – czujnik indukcyjny,
  • Stal nierdzewna AISI 316L – pręty łączące wsporniki,
  • Stali nierdzewnej AISI 304 -zaciski aktywujące czujnik,
  • Mosiądz – piasty z gwintem cylindrycznym,
  • Guma syntetyczna NBR – pierścienie uszczelniające,

Dzięki zastosowaniu solidnej konstrukcji oraz powyższych materiałów uzyskano:

  • Maksymalną temperaturę pracy ciągłej na poziomie 100°C,
  • Maksymalne ciśnienie 15 bar dla HVF.92 oraz 12 bar dla HVF.114,
  • Odporność na różnego rodzaju substancje między innymi: zimną i gorącą wodę, oleje, benzynę, alkohole lub roztwory na bazie glikolu.

Wskaźnik HVF-E może być montowany w dowolnej orientacji, zarówno w instalacjach sztywnych, wykonanych z rur, jak i przewodów elastycznych. Maksymalna lepkość medium, z którym może współpracować wskaźnik wynosi 30 cSt.

HVF-E jest rekomendowany do układów, w których wartości przepływu nie zmieniają się często lub dynamicznie. Impulsy generowane przez wirnik podczas stałego/liniowego przepływu zapewniają dokładność pomiaru na poziomie ± 3%.

Opisywany wskaźnik, aktualnie dostępny jest dla czterech rozmiarów gwintów cylindrycznych (UNI ISO 228/1): G3/8; G1/2; G3/4; G1.

Potencjalne obszary zastosowań dla wskaźnika HVF-E to między innymi:

– układy chłodzenia,

– układy smarowania,

– układy grzewcze,

– układy filtracyjne,

– oraz różnego rodzaju instalacje przemysłowe, w których ważna jest informacja na temat wartości uzyskiwanego przepływu cieczy oraz jej stanu wizualnego.

Szczegóły techniczne wraz z plikami 3D/2D znajdują się w karcie katalogowej:

HVF-E – wziernikowe wskaźniki przepływu z czujnikiem

Redakcja: Elesa+Ganter Polska
