Produkty z linii ESD są przeznaczone do stosowania w środowiskach EPA (strefach chronionych ESD), gdzie komponenty maszyn są narażone na wyładowania elektrostatyczne i muszą być obsługiwane przy minimalnym ryzyku uszkodzenia. Znak ESD-C, nadrukowany na powierzchni każdego elementu, umożliwia identyfikację właściwości antystatycznych zgodnie z normami EN 100015-1 oraz IEC 61340-5-1.
Materiał charakteryzuje się kontrolowaną rezystancją powierzchniową, mieszczącą się w typowym zakresie dla komponentów ESD, co zapewnia bezpieczne odprowadzanie ładunków bez ryzyka nagłych wyładowań. Właściwości ESD są trwałe i niezależne od warunków środowiskowych, takich jak wilgotność powietrza. Zastosowanie komponentów ESD przyczynia się do ograniczenia ryzyka uszkodzeń wrażliwych układów elektronicznych, poprawy niezawodności procesów produkcyjnych oraz spełnienia wymagań systemów kontroli jakości w środowiskach EPA.
Oferta firmy Elesa+Ganter została rozszerzona o nowy model koła jezdnego RE.F5-SST-N-ESD, przeznaczony do pracy w strefach ESD. Model ten uzupełnia dotychczasową grupę kół ESD i wyróżnia się obudową wykonaną ze stali nierdzewnej, co pozwala na stosowanie go w bardziej wymagających środowiskach oraz przy wyższych obciążeniach. Przykładowa wersja koła została przedstawiona na rysunku 1.

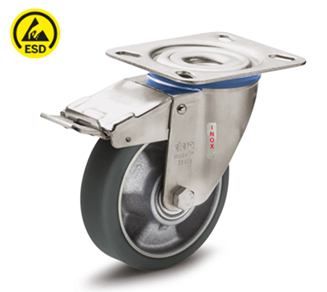

Rysunek 1. Model koła jezdnego z przykładowym rodzajem obudowy.
Koła RE.F5-ESD wyposażono w nalewany wieniec poliuretanowy o twardości 90° Shore A, odporny na działanie alkoholi i glikoli. Oporność elektryczna poniżej 10⁹ Ω zapewnia kontrolowane odprowadzanie ładunków elektrostatycznych zgodnie z wymaganiami stref ESD. Korpus koła wykonano z odlewanego aluminium, natomiast piasta zawiera kryte łożyska kulkowe, przeznaczone do pracy w trudnych warunkach i pod dużym obciążeniem. Samo koło, bez obudowy, przedstawiono na rysunku 2.

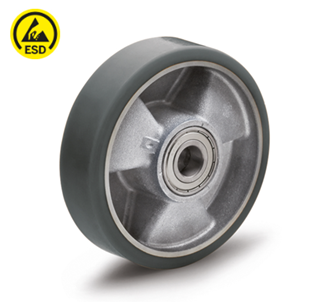

Rysunek 2. Koło jezdne RE.F5-ESD bez obudowy.
Nowy model dostępny jest w 5 wersjach, różniących się rodzajem obudowy, sposobem montażu oraz możliwością zastosowania hamulca. W zależności od rozmiaru zestawu, obudowy są przystosowane do przenoszenia obciążeń do 3000 N.
Pierwszą wersję stanowi obudowa stała z płytą montażową i czterema otworami podłużnymi, bez hamulca. Druga i trzecia wersja to obudowy skrętne z płytą montażową, dostępne z hamulcem lub bez. Płyta montażowa, widelec oraz elementy łożyskowania wykonane są ze stali nierdzewnej AISI 304, co zwiększa trwałość i nośność konstrukcji. Zastosowane łożyskowanie toczne zapewnia płynny skręt i minimalny luz głowicy. Dodatkowo obudowy te wyposażono w uszczelkę przeciwpyłową, dzięki czemu nie wymagają konserwacji.
Dwie ostatnie wersje to obudowy skrętne z przelotowym otworem montażowym, również dostępne z hamulcem lub bez. Rozwiązanie to umożliwia ograniczenie przestrzeni montażowej. Wszystkie warianty zestawów kołowych pokazano na rysunku 3.

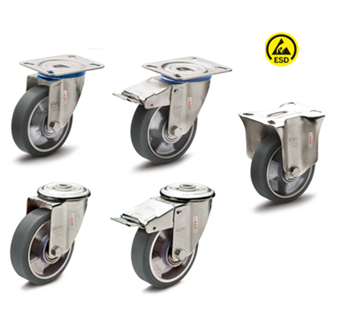

Rysunek 3. Dostępne warianty nowego modelu zestawów kołowych.
Nowe koła RE.F5-SST-N-ESD stanowią uzupełnienie oferty rozwiązań przeznaczonych do pracy w strefach ESD oraz w środowiskach narażonych na korozję atmosferyczną. Zastosowana kombinacja materiałów zapewnia wysoką nośność, trwałość oraz niezawodność w długotrwałej eksploatacji.
