Magnesy Elesa+Ganter z serii GN 57 to odpowiedź na potrzeby użytkowników, poszukujących elementów mocujących, które łączą dużą siłę przyciągania z ochroną powierzchni mocowanej.

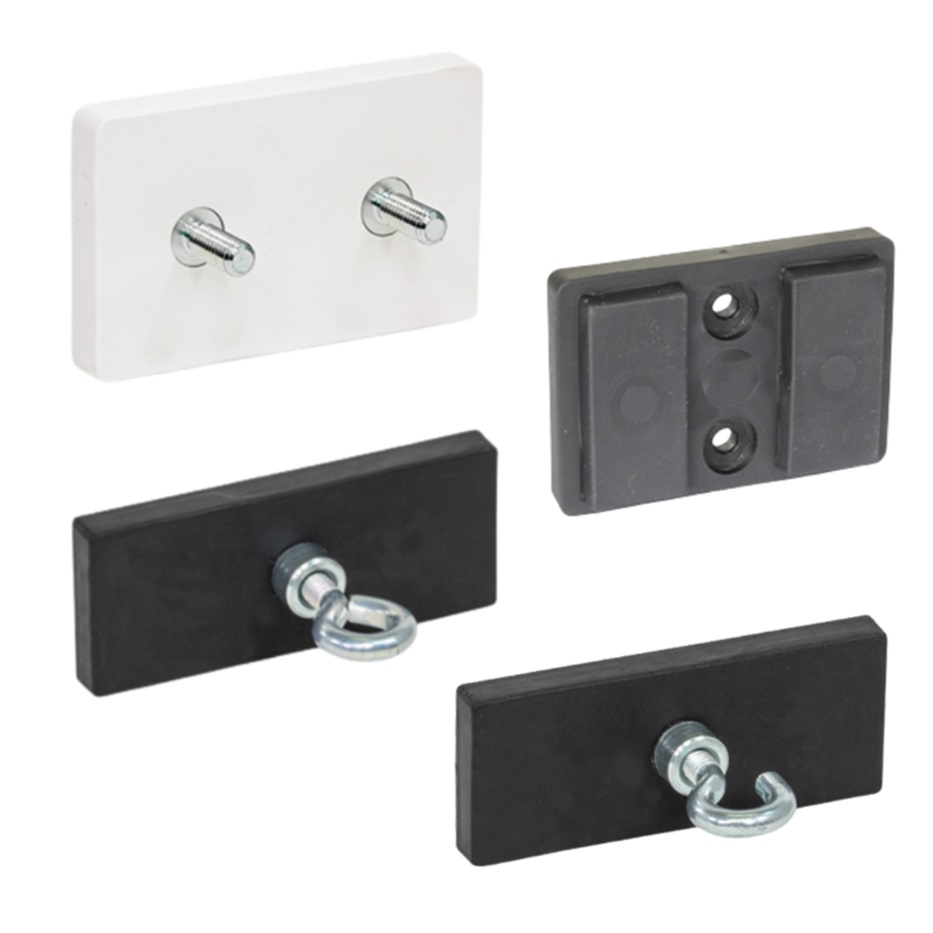

Zdj. 1 Przykładowe magnesy trwałe z serii GN 57

Konstrukcja składa się ze stalowego rdzenia, zestawu magnesów oraz powłoki zewnętrznej (Rys. 1)  Dzięki zastosowaniu gumowej powłoki, magnesy te zapewniają nie tylko stabilne mocowanie, ale także chronią powierzchnie metalowe przed zarysowaniem. Dodatkowo zwiększony współczynnik tarcia wpływa na wysokie wartości sił bocznych, co zapobiega poślizgowi.

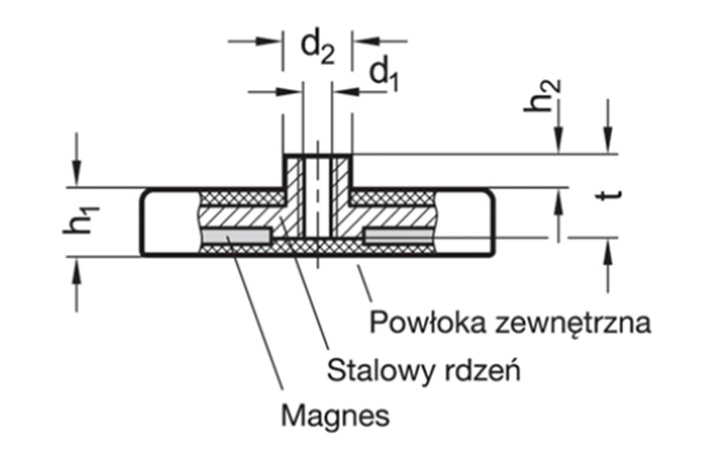

Rys. 1 Budowa i przekrój przykładowego magnesu z serii GN 57.

Poniżej przedstawiamy opis poszczególnych modeli magnesów z serii GN 57.

Model GN 57.1 występuje w dwóch wersjach, z jednym lub dwoma gwintami wewnętrznymi oraz w dwóch kolorach (białym i czarnym). Powłoka zewnętrzna jest wykonana z termoplastycznego elastomeru poliuretanowego (TPE), a jego twardość to 80 w skali Shore’a A. Natomiast materiał magnetyczny w postaci neodymu, żelaza i boru, posiada zakres temperaturowy pracy do  +80°C, jego siła przylegania (w zależności od rozmiaru) zawiera się w zakresie od 93 N do 530 N.

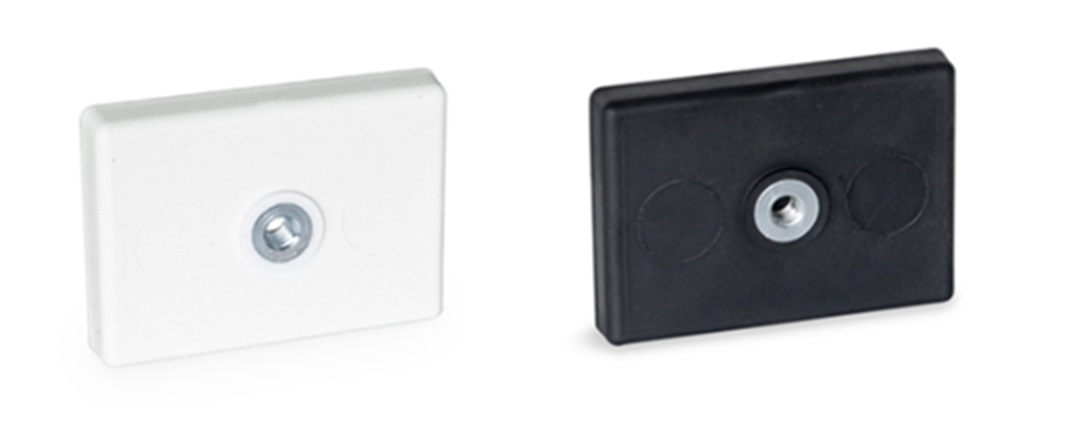

Rys. 2 Magnesy GN 57.1 w dwóch wersjach kolorystycznych

Bardzo podobnie przedstawiają się modele GN 57.3, GN 57.4 oraz GN 57.5, jednak każdy posiada inny sposób montażu:

• magnesy GN 57.3 są montowane poprzez szpilki gwintowane
• magnesy GN 57.4 są montowane poprzez otwory pod śruby z łbem stożkowym,
• magnesy GN 57.5 są montowane poprzez otwory gwintowane.

Przykładowe modele wymienione powyżej zostały przedstawione na rysunku 3.

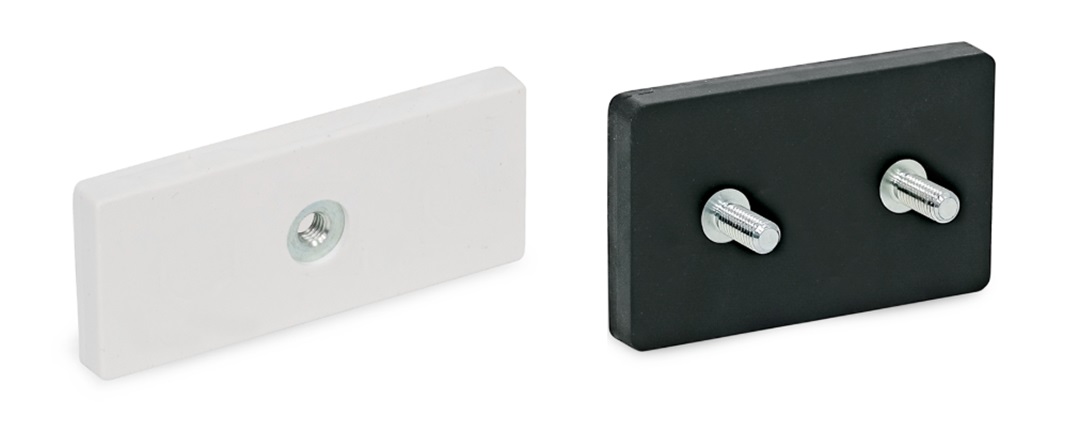

Rys. 3 Przykładowe modele GN 57.5 typ A oraz GN 57.3 typ B.

Model GN 57.2 wyróżnia się zwiększoną efektywną głębokością działania, co umożliwia działanie siły nawet na powierzchniach chropowatych lub pokrytych gumą. Zawdzięcza to swojej konstrukcji i odpowiedniemu skupieniu strumienia magnetycznego.

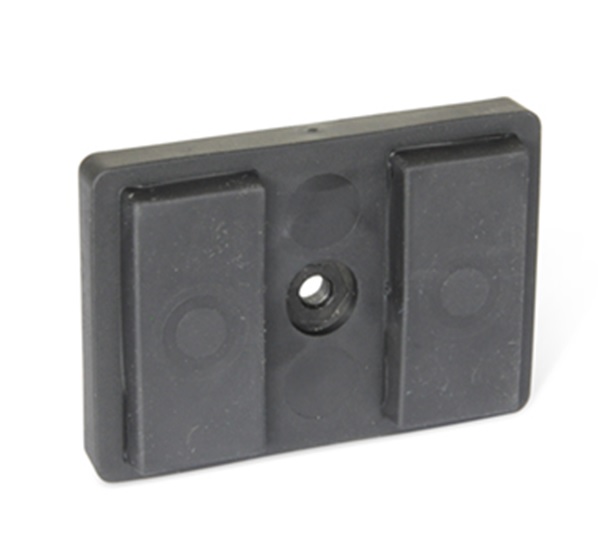

Rys. 4 Model GN 57.2

W związku z tym posiada określone siły w dwóch wariantach, w momencie przylegania i w przypadku 6 mm szczeliny powietrznej. Schematycznie zostało to pokazane na rysunku 5. Alternatywnie dostępne jest tu wykonanie z magnesami z twardego ferrytu, które posiada większy zakres temperaturowy stosowania.

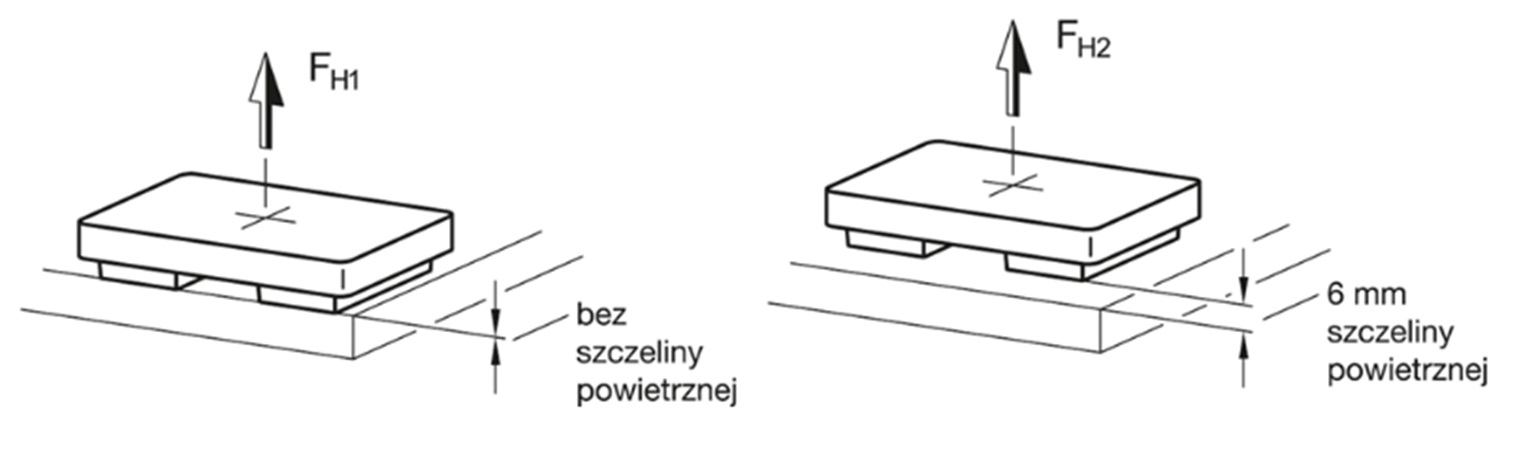

Rys. 5 Schemat wyznaczenia wartości sił dla modelu GN 57.2.

Ostatnim modelem z tej serii  jest GN 57.10. Jako elementy montażowe posiada hak lub oczko, które umożliwiają szybki montaż i demontaż magnesu. Ten element może służyć jako przenośny lub wiszący uchwyt np. dla narzędzia potrzebnego do obsługi maszyny lub montażu. Przykładowy model GN 57.10 pokazano na rysunku 6.

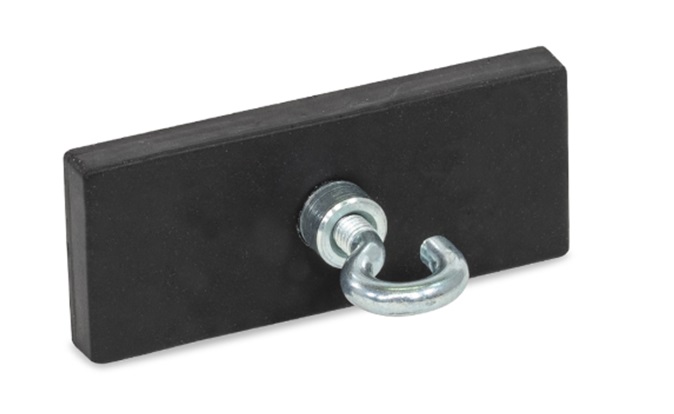

Rys. 6 Przykładowy model GN 57.10 typu A, z hakiem

Magnesy z serii GN 57 to kompletna linia magnesów gumowanych Elesa+Ganter, łącząca wysoką siłę przyciągania z ochroną powierzchni kontaktowej jak i materiału magnetycznego. Bogata gama wariantów umożliwia dopasowanie sposobu mocowania i typu do konkretnej aplikacji. Niezależnie od wersji, magnesy zachowują swoje właściwości funkcjonalne i trwałość, stanowiąc praktyczne rozwiązanie wszędzie tam, gdzie liczy się szybkie, bezpieczne i czyste mocowanie.

Redakcja: Elesa+Ganter Polska
