Firma ELESA + GANTER w ostatnim czasie wprowadziła do swojej oferty stopy wahliwe z serii VD (VISUALLY DETECTABLE) wykonane w całości z technopolimeru (Rys. 1). Te specjalistyczne elementy poziomujące zostały zaprojektowane z myślą o bezpieczeństwie żywnościowym oraz do aplikacji spełniających wysokie wymagania higieniczne. Wykonano je z materiału nadającego się do kontaktu z żywnością (zgodność z normami FDA CFR.21 i UE 10/2011), który jest łatwo wykrywalny i rozpoznawalny wizualnie. Jest to możliwe, dzięki wyjątkowości i oryginalności koloru, który w znaczący sposób odróżnia się na tle żywności oraz innych kolorów stosowanych w produkcji. Dodatkowo nowe stopy wahliwe charakteryzuje m.in.: odporność chemiczna i mechaniczna oraz możliwość precyzyjnego poziomowania maszyn i urządzeń.

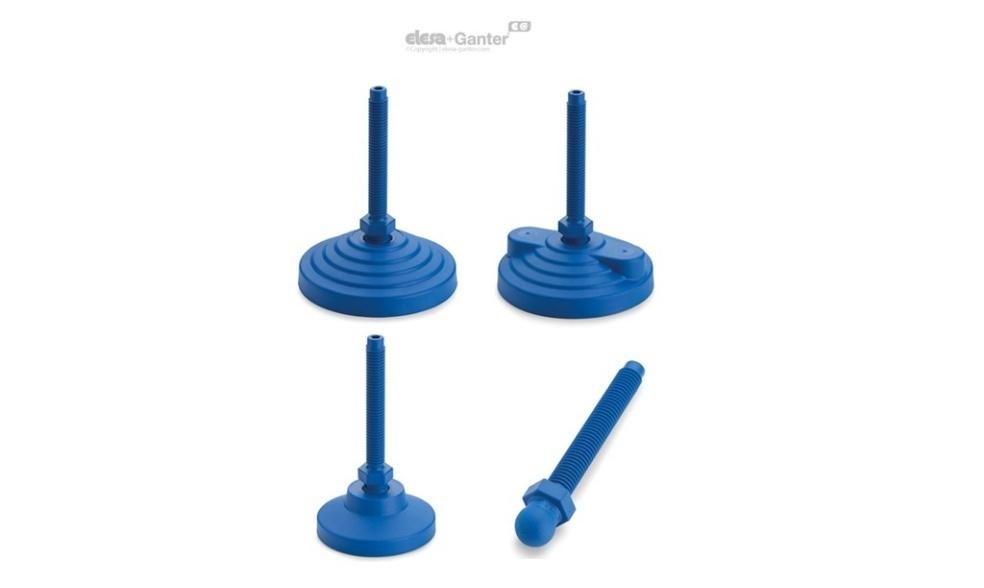

Rys. 1 Stopy wahliwe wykonane w całości z technopolimeru wykrywalnego wizualnie

Podstawowym elementem, który umożliwia skonstruowanie nowych serii stóp wahliwych wykrywalnych wizualnie jest trzpień gwintowany z serii STP-VD. Detal ten wykonywany jest ze wzmocnionego włóknami szklanymi SUPER-technopolimeru dopuszczalnego do kontaktu z żywnością, zgodnego z wytycznymi FDA w kolorze niebieskim RAL 5005 (Rys. 2).

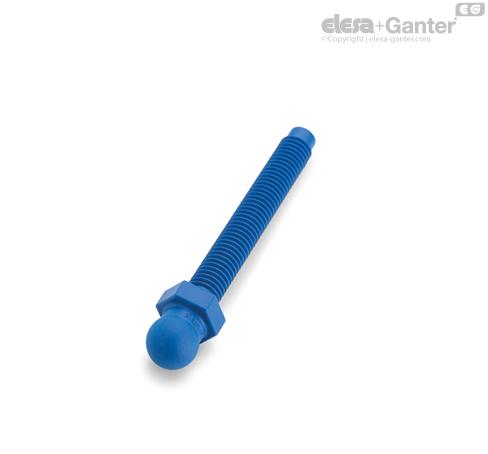

Rys. 2 Trzpień gwintowany STP-VD

Nowe trzpienie STP-VD gwarantują wysoką odporność mechaniczną. Wytrzymałość na obciążenia statyczne to wartości w zakresie od 2500 N dla gwintu M8  oraz do 5500 N dla gwintu M16. Konstrukcja trzpienia umożliwia regulację za pomocą klucza imbusowego od góry oraz regulację za pomocą klucza sześciokątnego nad przegubem kulowym. Przegub kulowy w rozmiarze d2 =14mm, w połączeniu z podstawą, dopasowaną do jego rozmiaru umożliwia wahliwość w zakresie nawet +/- 15 °.  Połączenie trzpienia gwintowanego STP-VD z różnymi podstawami wykonanymi z technopolimeru wykrywalnego wizualnie tworzy trzy nowe, opisane poniżej serie stóp wahliwych:

Stopy poziomujące z serii LS.A-STP-VD

Konstrukcyjnie bazują na znanych już wcześniej z oferty Elesa+Ganter, stopach wahliwych z serii LS.A. Podstawa stopy jest dostępna w rozmiarach D = 25 – 32 – 40 – 50 – 60 mm. Ponadto wersja LS.A-AS-STP-VD posiada podkładkę antypoślizgową z gumy NBR o twardości 70 wg skali Shore A. Podkładka jest dostarczana zamontowana i jest również dopuszczona do kontaktu z żywnością (zgodność z normami FDA CFR.21 i UE 10/2011).

Rys. 3 Stopy poziomujące serii LS.A-AS-STP-VD

Stopy poziomujące z serii LV.A-STP-VD

Stopy te charakteryzują się znacznie większą średnicą podstawy niż seria LS.A. Nowa stopa jest dostępna w rozmiarach D = 60 – 70 – 80 – 100 mm i występuje też w wersji z podkładką antypoślizgową LV.A-AS-STP-VD.

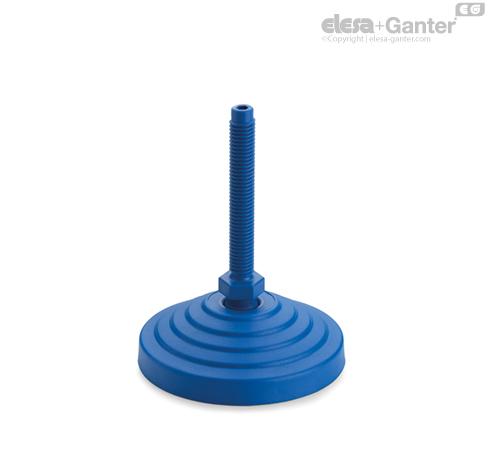

Rys. 4 Stopy poziomujące serii LV.A-STP-VD

Stopy poziomujące z możliwością kotwienia LV.F-STP-VD

Podstawa stopy jest dostępna w dwóch średnicach D = 80 oraz 100 mm.  Konstrukcja podstawy posiada dwa otwory do kotwienia co 180°. Otwory są zakryte cienką warstwą tworzywa, łatwą do usunięcia metalowym narzędziem. Dzięki temu, jeżeli otwory nie są używane, nie dostają się do nich zanieczyszczenia. Podobnie jak powyższe modele, stopa jest również dostępna z podkładką antypoślizgową LV.F-AS-STP-VD.

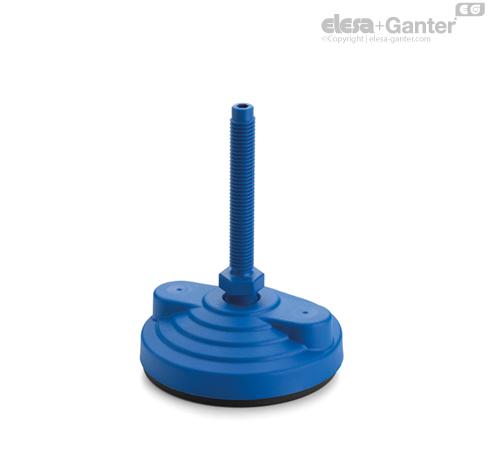

Rys. 5 Stopy poziomujące serii LV.F-AS-STP-VD

Nowe trzpienie gwintowane oraz stopy wahliwe z serii STP-VD są przeznaczone do precyzyjnego poziomowania maszyn i urządzeń wykorzystywanych w środowiskach związanych z bezpieczeństwem żywnościowym i w aplikacjach o podwyższonych wymaganiach higienicznych. Konstrukcja oparta na technopolimerowej podstawie oraz trzpieniu z SUPER-technopolimeru, co gwarantuje wysoką odporność mechaniczną, trwałość oraz odporność na korozję i czynniki chemiczne. Zastosowanie materiału wykrywalnego wizualnie (VD) umożliwia łatwą identyfikację elementów na liniach produkcyjnych. Kolor „signal blue” RAL 5005 w naturalny sposób nie występuje w środowisku, w którym stosuje się dane elementy. Dodatkowo stosując nową serię stopek zmniejszamy ryzyko zanieczyszczenia procesu produkcyjnego. Kolejnym aspektem, na który należy zwrócić uwagę to korzyści ekonomiczne. Porównując powyższe rozwiązania z wersją ze stali nierdzewnej lub stali ocynkowanej okazuje się, że jest ono bardziej opłacalne.

Nowe stopy wahliwe z serii STP-VD doskonale sprawdzają się w:

• Maszynach spożywczych i farmaceutycznych np.: linie produkcyjne, dozowniki, pakowarki
• Urządzeniach laboratoryjnych i kontrolnych;
• Maszynach wibracyjnych lub generujących hałas np.: sprężarki, pompy, mieszadła;
• Wyposażeniu stref o wysokich wymaganiach higienicznych (HACCP, GMP).
