W konstrukcjach maszyn i urządzeń znaczenie ma każdy element – od największych podzespołów po najmniejsze detale. Zawiasy, choć często postrzegane jako komponenty czysto mechaniczne, mogą również pełnić funkcje zwiększające bezpieczeństwo i funkcjonalność całego systemu. Odpowiedzią na te wymagania jest nowość w ofercie Elesa+Ganter – zawias CFM-PC, który oprócz tradycyjnej roli umożliwia także przesyłanie prądu elektrycznego.

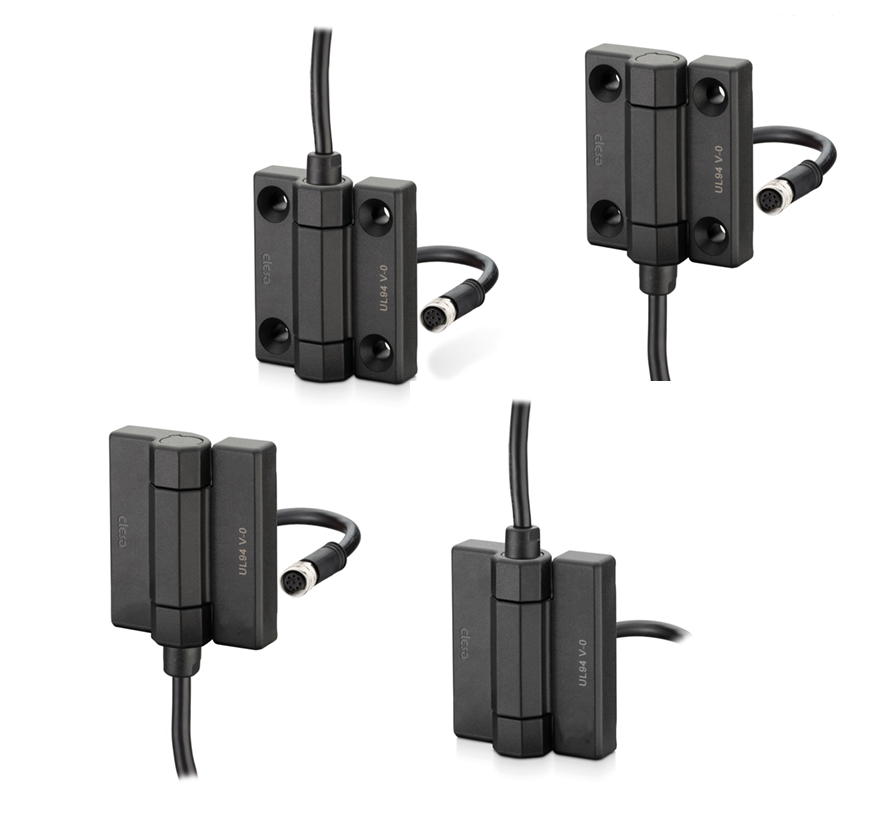

Rys. 1. Przykładowe zawiasy CFM-PC z wbudowanym przewodem elektrycznym

Ten innowacyjny produkt został zaprojektowany tak, aby w jednym kompaktowym elemencie połączyć funkcję mechaniczną zawiasu z możliwością prowadzenia instalacji elektrycznej pomiędzy ościeżnicą a drzwiami. Dzięki temu, nie ma potrzeby stosowania zewnętrznych przewodów, przepustów ani nieestetycznych mostków kablowych. W efekcie cała konstrukcja zyskuje nie tylko na estetyce, ale także i na poprawie bezpieczeństwa.

Zawias CFM-PC jest wykonany z technopolimeru na bazie poliamidu, wzmocnionego włóknami szklanymi. Materiał posiada certyfikat UL-94 V0, co oznacza, że w teście pionowym gaśnie w ciągu maksymalnie dziesięciu sekund i nie tworzy płonących kropli. To szczególnie ważne w  miejscach użytku publicznego oraz aplikacjach przemysłowych i laboratoryjnych, gdzie zagrożenie pożarowe stanowi realne ryzyko.

Również sworzeń obrotowy zawiasu wykonano z tego samego – wysokiej jakości materiału, cechującego się bardzo dobrymi właściwościami tribologicznymi, co zapewnia trwałość i płynność pracy mechanizmu. Sworzeń obrotowy wyróżnia się dobrą wytrzymałością mechaniczną, a testy przeprowadzone przez Elesa+Ganter potwierdziły jego obciążalność. Przy projektowaniu konstrukcji zaleca się korzystanie z tabeli przedstawionej na rys. 2, zawierającej wartości maksymalnych obciążeń roboczych oraz granicznych obciążeń niszczących.

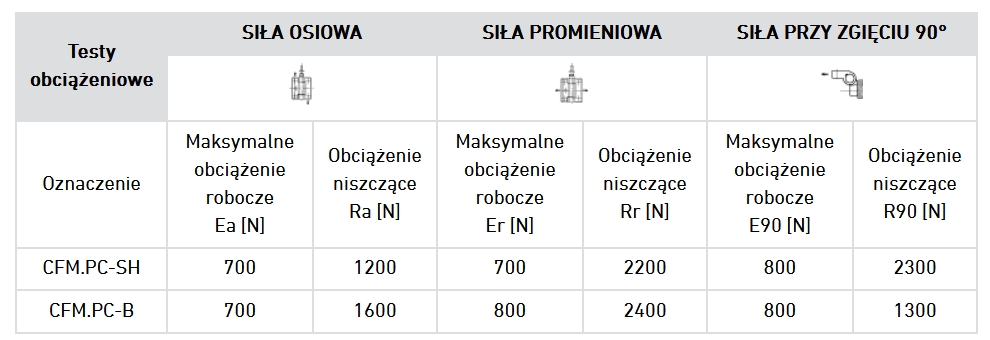

Rys. 2. Nośność zawiasów CFM-PC

Największą przewagą CFM-PC nad klasycznymi rozwiązaniami jest możliwość bezpiecznego i dyskretnego prowadzenia przewodów wewnątrz zawiasu. Kable są chronione podczas ruchu drzwi i nie grozi im zahaczenie czy uszkodzenie. Standardowy przewód 8-pinowy umożliwia podłączenie do wielu urządzeń: od kolumn świetlnych, poprzez zamki elektryczne, aż po uchwyty wyposażone w przełączniki.

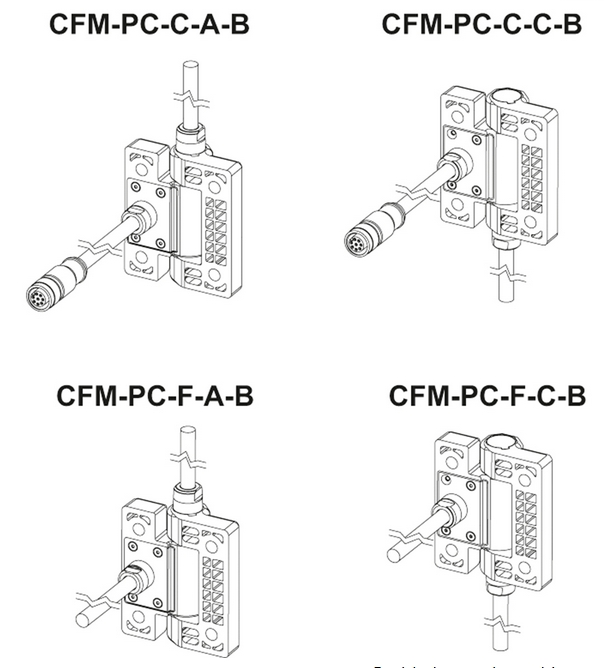

Rys. 3. Warianty wyprowadzenia przewodów w zawiasach CFM-PC

Zawiasy CFM-PC są dostępne w wielu wariantach, umożliwiających dopasowanie do konkretnej aplikacji i sposobu montażu. Występują w dwóch podstawowych wykonaniach:

• CFM-PC-SH – z otworami przelotowymi pod śruby z łbem stożkowym;
• CFM-PC-B – z niklowanymi, mosiężnymi wtopkami z otworami gwintowanymi, nieprzelotowymi.

Tak szeroki wybór wariantów pozwala dobrać odpowiedni model do układu drzwi, kierunku otwierania i wymagań instalacyjnych urządzenia.

Dzięki niewielkim rozmiarom i szerokiej gamie dostępnych wersji, zawias CFM-PC sprawdza się doskonale w różnych zastosowaniach. Może być stosowany pojedynczo w przypadku lekkich konstrukcji lub drzwi otwieranych poziomo lub w połączeniu z dodatkowymi zawiasami uzupełniającymi CFM-PCN (rys. 4) czy z uchwytami funkcyjnymi, które dają możliwość sterowania różnymi funkcjami (otwieraniem, wyłączaniem, czy sygnalizacją stanu urządzeni) z poziomu drzwi.

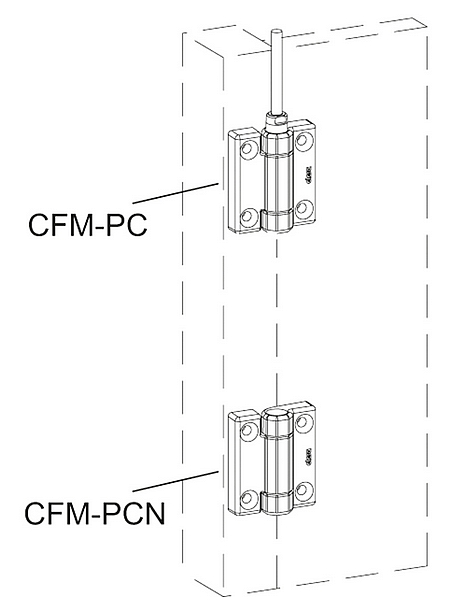

Rys. 4. Dostępny zawias komplementarny CFM-PCN umożliwia stworzenie pary zawiasów o identycznej odległości płaszczyzny montażowej do osi obrotu

CFM-PC znajduje swoje miejsce wszędzie tam, gdzie obok niezawodnej funkcji mechanicznej wymagane jest przesyłanie sygnału elektrycznego lub zasilania. To idealne rozwiązanie w:

• szafach sterowniczych,
• obudowach maszyn,
• wygrodzeniach zautomatyzowanych,
• zrobotyzowanych stanowiskach montażowych lub spawalniczych.

Instalacja zawiasu jest prosta, wymaga jedynie zastosowania szablonu wiercenia. Montując go należy pamiętać, że wyprowadzony do tyłu przewód wyprowadzony powinien znajdować się po stronie drzwi. Zawias CFM-PC nie może pełnić roli ogranicznika kąta otwierania. Konieczne jest stosowanie dodatkowych mechanicznych blokad lub ograniczników. Same przewody powinny być odpowiednio zabezpieczone, a ich minimalny promień gięcia wynosi 30 mm.

Zawias CFM-PC to przykład tego, jak nowoczesne komponenty maszynowe mogą łączyć w sobie kilka funkcji, zwiększając jednocześnie bezpieczeństwo, wygodę i estetykę konstrukcji. Certyfikowany, samogasnący materiał, dyskretne prowadzenie przewodów i możliwość integracji z wieloma urządzeniami czynią z niego produkt, który doskonale wpisuje się w potrzeby przemysłu, laboratoriów oraz konstrukcji mobilnych. To rozwiązanie, które nadaje nowy wymiar tak pozornie prostemu elementowi, jakim jest zawias.
