Trzpienie ustalające z funkcją bezpieczeństwa GN 414 oraz GN 414.1

artykułyNowościtrzpienietrzpienie montażowe

Wychodząc naprzeciw oczekiwaniom klientów Elesa+Ganter zmodyfikowała trzpienie ustalające z funkcją bezpieczeństwa GN 414 wprowadzając na rynek nowy wariant w postaci modelu GN 414.1.

Trzpienie ustalające GN 414

Rys. 1: Trzpienie ustalające z funkcją bezpieczeństwa z serii GN 414

Podstawową funkcjonalnością odróżniającą trzpienie GN 414 oraz 414.1 od innych typów trzpieni jest wbudowana blokada zabezpieczająca przed przypadkową zmianą pozycji trzpienia. W zależności od rodzaju trzpienia blokada uniemożliwia odciągnięcie główki gdy szpilka jest wysunięta lub, w drugiej wersji, uniemożliwia wysunięcie szpilki, gdy trzpień znajduje się w pozycji odwiedzionej. Przycisk blokuje się automatycznie, gdy znajdzie się w jednej ze skrajnych pozycji.

Trzpienie ustalające GN 414.1

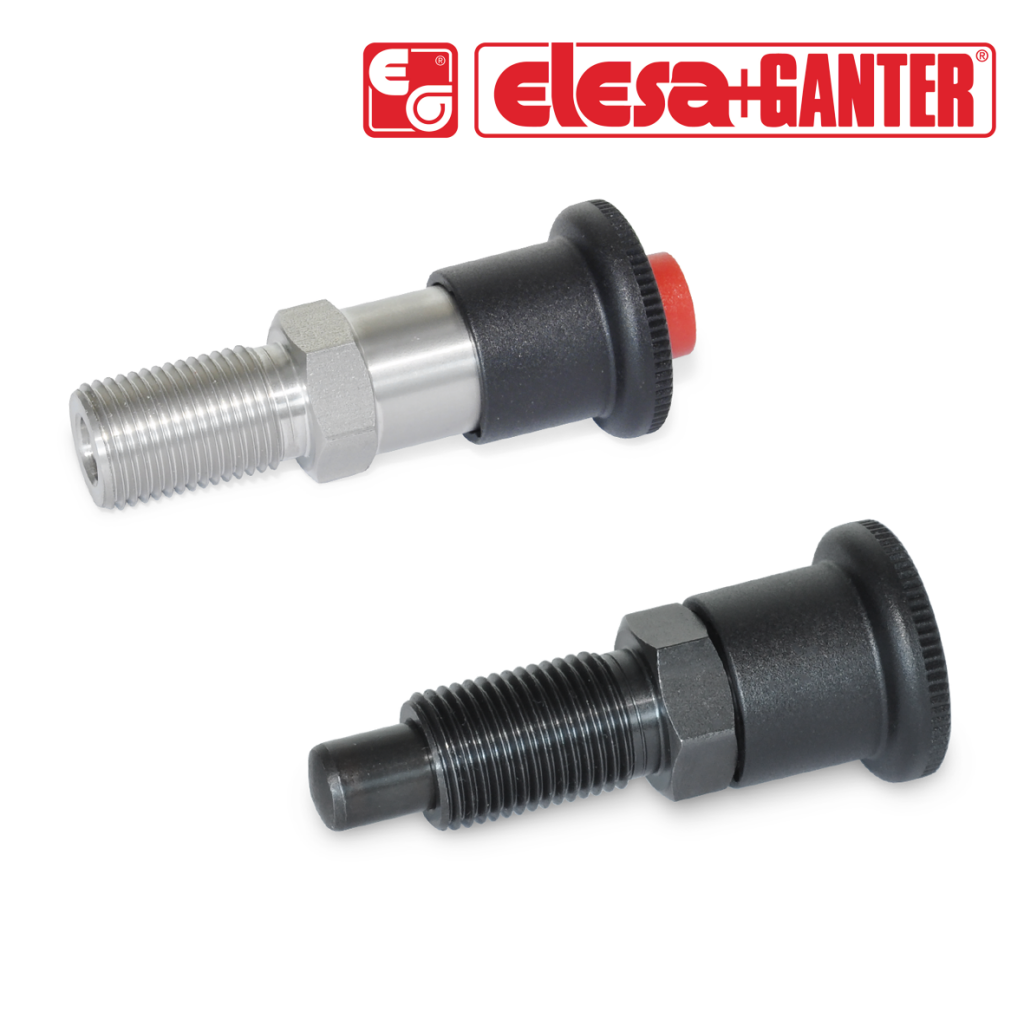

Rys. 2: Trzpienie ustalające z serii GN 414.1

Trzpienie ustalające z funkcją bezpieczeństwa GN 414 blokują się przy maksymalnym wysunięciu szpilki ustalającej i mogą być odblokowane jedynie poprzez wciśnięcie czerwonego przycisku przy równoczesnym odciągnięciu główki.

Schemat trzpieni ustalających GN 414

Z kolei trzpienie GN 414.1 są blokowane w pozycji odwiedzionej, gdy szpilka jest całkowicie schowana w korpusie. Odblokowanie następuje poprzez osiowe wciśnięcie przycisku, co powoduje powrót szpilki do pozycji początkowej.

Typowym zastosowaniem trzpieni z funkcją bezpieczeństwa są aplikacje, w których odblokowanie trzpienia z wybranej pozycji nie może odbyć się w sposób przypadkowy, ale musi być wynikiem świadomego działania (naciśnięci przycisku).

Strony katalogowe prezentowanych produktów:

Trzpienie ustalające z funkcją bezpieczeństwa GN 414

Trzpienie ustalające z funkcją bezpieczeństwa GN 414.1
