Uchwyty kasetowe z zamkiem – seria GN 115.10

artykułyNowościuchwyty

Nowość Elesa+Ganter

Wychodząc naprzeciw oczekiwaniom rynku na kompleksowe rozwiązania z zakresu elementów do obudów maszyn i urządzeń, firma Elesa+Ganter wprowadziła do swojej oferty produkt GN 115.10, który jest połączeniem uchwytu kasetowego i zamka.

Uchwyty kasetowe z zamkiem

Rys.1. Uchwyty kasetowe z zamkiem GN 115.10

GN 115.10 dostępny jest z zamkiem na klucz patentowy lub uniwersalny. Zamek może być umieszczony po prawej, bądź lewej stronie uchwytu. Standardowo, uchwyt kasetowy z zamkiem dostępny jest w dwóch kolorach: czarnym oraz srebrnym (Rys.1).

Uchwyt składa się z dwóch zasadniczych części. Płyty czołowej ze zintegrowanym zamkiem oraz kasety. Wykonaną ze stopu cynku płytę czołową umieszcza się w otworze drzwi od frontu. Tworzywową kasetę natomiast, od wewnątrz, dokręcając do płyty czołowej pięcioma wkrętami (Rys.2).

Konstrukcja taka zapewnia równomierne przyleganie uchwytu na całej powierzchni styku ze ścianką drzwi. Zwiększa też sztywność panelu drzwi w obrębie mocowania uchwytu.

Uchwyty z zamkiem GN 115.10 przeznaczone są do mocowania w osłonach/drzwiach, których grubość ścianki mieści się w przedziale 1÷7mm.

Budowa uchwytu kasetowego

Rys.2. Budowa uchwytu kasetowego z zamkiem GN 115.10

Do głównych zalet uchwytu kasetowego z zamkiem GN 115.10 należy zaliczyć:

  • Kompaktową budowę, będącą połączeniem cech zamka i uchwytu w jednym produkcie.
  • Dużą „przestrzeń chwytną”, pozwalająca na wygodne użytkowanie nawet w rękawicach ochronnych.
  • Solidna konstrukcja oraz montaż za pomocą wkrętów, zapewniają wysoką odporność na wyrwanie uchwytu.
  • Oszczędność przestrzeni na zewnątrz drzwi.
  • Odporność na warunki atmosferyczne.

Linki do stron katalogowych ze szczegółowymi danymi technicznymi znajdują się poniżej:

  • GN 115.10 – Uchwyty kasetowe z zamkiem na klucz patentowy/uniwersalny

Autor: Eligiusz Glass

Redakcja: Elesa+Ganter Polska

Informacje o pełnej ofercie produktowej znajdują się w katalogu:

Katalog podstawowy 038 (wersja polskojęzyczna)

lub na stronie: www.elesa-ganter.pl

Jeśli nie posiadasz katalogu – zamów!

Kontakt:

Centrala: +48 22 737 70 47

Pomoc techniczna: +48 609 914 500 (Eligiusz Glass)







Chcesz być na bieżąco? Zapisz się na newsletter:

Lubimy dzielić się… naszą wiedzą techniczną, nowościami produktowymi, nowinkami ze świata techniki i przemysłu, zaproszeniami na targi oraz specjalnymi rabatami.
Podziel się i Ty… swoim adresem mailowym, a raz na 4 tygodnie otrzymasz od nas elektroniczny „Magazyn dla Konstruktorów” przygotowany starannie przez naszych Doradców Technicznych.

Tags:

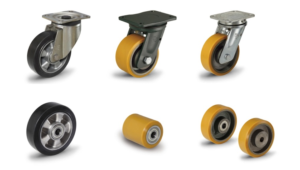

Koła przemysłowe do średnich i dużych obciążeń – waga ciężka
